铝箔贴合布线机

所属分类：贴合布线机（铝箔热熔贴合布线机)

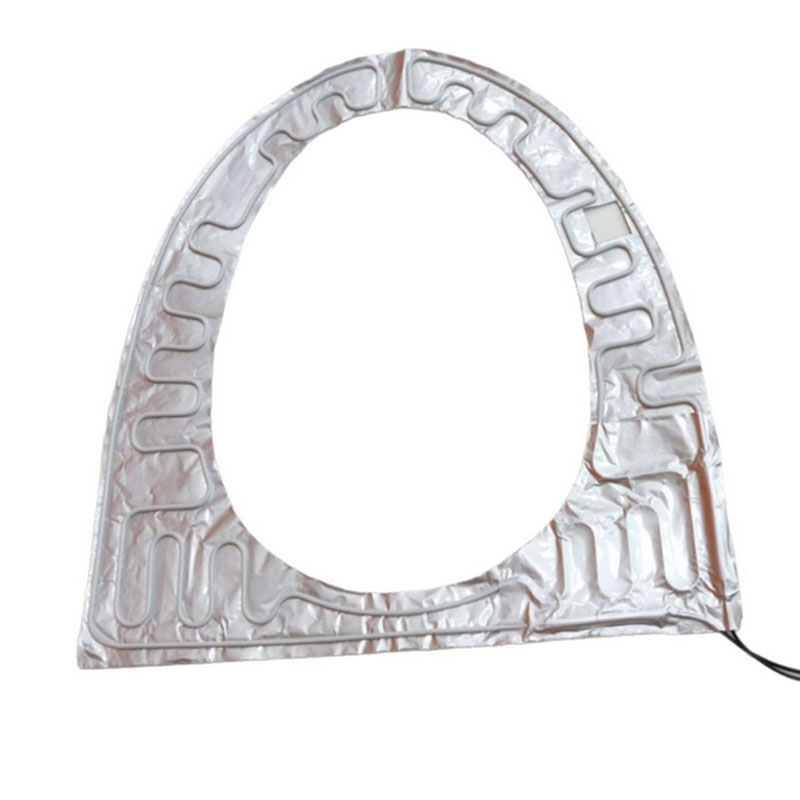

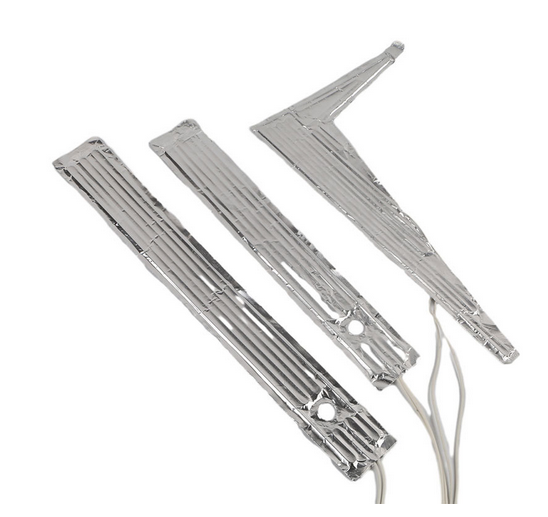

平铺数控布线机（ 贴合式）：将PVC发热线布在铝板模具槽内、预设轨迹、间距平铺在铝箔基材上，热压热熔固定，多用于智能马桶盖、冰箱除霜等家电。
核心目的：精准排布发热回路，保证发热片功率一致、温度均匀、阻值稳定，替代人工布线，提升产能与良品率。
1. 机架与载台
铝合金机架平台，配定位工装夹具，可更换模具适配方形、异形、长条铝箔。
2. 伺服运动系统（X/Y/Z 三轴）X 轴：横梁左右移动；Y 轴：机头前后进给；Z 轴：压合 / 热压升降；
全伺服闭环控制，布线轨迹精度 ±0.02~±0.05mm，支持任意曲线、回型、S 型、多温区分区布线。
3. 特别放线机构（核心部件）
4. 布线执行单元:压头 + 热压模组，热熔把发热线粘在铝箔绝缘层；
5. 控制系统:触摸屏，支持 U 盘导入 CAD 布线图纸，张力异常报警、产量计数、数据追溯功能。
6. 辅助模块:自动检测热端冷端邻界点，自动剪线、恒温热压模块 自动覆膜、分切。
