所属分类：贴合布线机
一、设备定义与用途

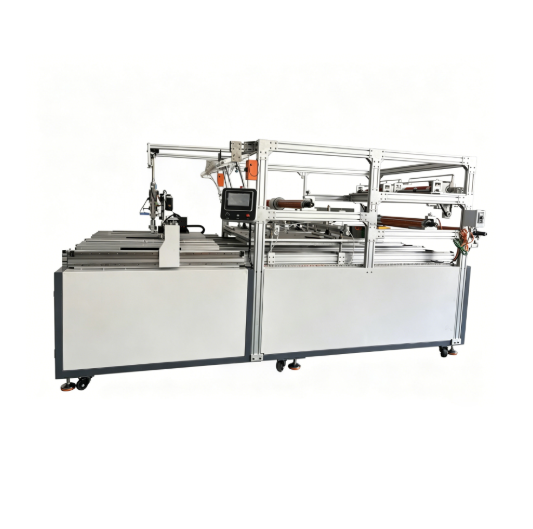

石墨烯地暖自动布线机，是石墨烯发热电缆地暖、石墨烯发热地席专用自动化生产设备，通过数控伺服将石墨烯硅胶发热线/碳纤维石墨烯发热丝，按设定间距、功率图形（S型）自动排线、固定在玻纤网/PET基材上，一体成型地暖发热地席，替代人工排线，适配工厂批量生产石墨烯电地暖成品。
一、核心工作原理
1. 卷材放卷：保温玻纤网、硅晶网、PET底膜自动送料定位；
2. 线材输送：石墨烯硅胶发热线匀速送丝，张力恒定防拉伸断线；
3. 同步固定：复合布线同时将发热线牢牢贴合基材，无位移；
三、核心机型分类与参数
• 控制系统：工业触控屏，支持U盘导入CAD布线图纸，自定义图纸编程线材规格快速切换。
• 布线速度：机头最高1800–2200转/分钟。省去3–6名排线工人，长期降低生产成本
• 适配线材：48K石墨烯硅胶发热线、碳纤维石墨烯发热电缆，φ2–5mm
• 有效工作宽度：50cm（地暖标准幅宽）可定制宽幅。
• 布线间距：2–10cm任意可调，精准控温、保证发热均匀。
  全流程联动：放卷→布线→复合→收卷，全程无人值守。

硅胶加热片布线机：
一、高精度布线定位
精准送线与定位：布线精度可达 ±0.1mm，确保线距均匀、无偏移。
多轨迹柔性布线：支持直线、曲线、S 型、满足异形加热片复杂图案需求。
张力恒定控制：自动送线带张力反馈，避免线材拉伸、松弛或断丝，保障每片发热均匀、阻值一致。
二、高度自动化与高效生产
全流程自动工序：上料、离型纸剥离、自动送线、精准布线、热压贴合、自动剪线、覆膜、裁片、修边，一键完成。
高速稳定产能：布线速度约700–1500 针 / 分（约 10 米 / 分钟），大幅提升产能。
人机协同高效：一人可操作多台设备，显著降低人工成本。
三、智能控制系统
触摸屏操作：标配5.7 寸工业触摸屏，界面直观，参数可设（线距、速度、温度、轨迹）。
图形化导入：支持USB 导入 CAD/AI 图形，无需手动编程，快速切换产品型号。
四、广泛材料与规格适配
基材兼容：适配硅橡胶片、玻纤布、铝箔、皮革等柔性材料，厚度 0.2–2mm。
发热线兼容：镍铬丝、康铜丝、碳纤维线等，线径 0.035–0.08mm。
可选配定制：常规800×600mm，尺寸可定制。裁切部分，布线部分可选配。

所属分类：贴合布线机（PET防雾膜 铝箔 硅胶加热片）
一、高精度布线定位
精准送线与定位：适配0.035–0.080mm发热线（镍铬丝 / 合金丝），布线精度可达 ±0.1mm，确保线距均匀、无偏移、无交叉。
多轨迹柔性布线：支持直线、曲线、S 型、回型等复杂图案，可贴合二维平面与浅弧面，满足异形加热片需求。
张力恒定控制：自动送线带张力反馈，避免线材拉伸、松弛或断丝，保障每片发热均匀、阻值一致。
二、高度自动化与高效生产
全流程自动工序：集成上料、离型纸剥离、自动送线、精准布线、热压贴合、自动剪线、覆膜、裁片、修边，一键完成。
高速稳定产能：布线速度（约 10 米 / 分钟），大幅提升产能。
人机协同高效：一人可操作多台设备，显著降低人工成本。
三、智能控制系统
触摸屏操作：标配5.7 寸工业触摸屏，界面直观，参数可设（线距、速度、温度、轨迹）。
图形化导入：支持USB 导入 CAD/AI 图形，无需手动编程，快速切换产品型号。
故障自诊断：断线、缺料、张力异常自动报警，便于快速排查，降低停机时间。
加工尺寸灵活：常见工作台800×600mm，可定制更大幅面，适配不同尺寸加热片。

所属分类：贴合布线机（铝箔热熔贴合布线机)
平铺数控布线机（ 贴合式）：将PVC发热线布在铝板模具槽内、预设轨迹、间距平铺在铝箔基材上，热压热熔固定，多用于智能马桶盖、冰箱除霜等家电。
核心目的：精准排布发热回路，保证发热片功率一致、温度均匀、阻值稳定，替代人工布线，提升产能与良品率。
1. 机架与载台
铝合金机架平台，配定位工装夹具，可更换模具适配方形、异形、长条铝箔。
2. 伺服运动系统（X/Y/Z 三轴）X 轴：横梁左右移动；Y 轴：机头前后进给；Z 轴：压合 / 热压升降；
全伺服闭环控制，布线轨迹精度 ±0.02~±0.05mm，支持任意曲线、回型、S 型、多温区分区布线。
3. 特别放线机构（核心部件）
4. 布线执行单元:压头 + 热压模组，热熔把发热线粘在铝箔绝缘层；
5. 控制系统:触摸屏，支持 U 盘导入 CAD 布线图纸，张力异常报警、产量计数、数据追溯功能。
6. 辅助模块:自动检测热端冷端邻界点，自动剪线、恒温热压模块 自动覆膜、分切。
